Vantagem

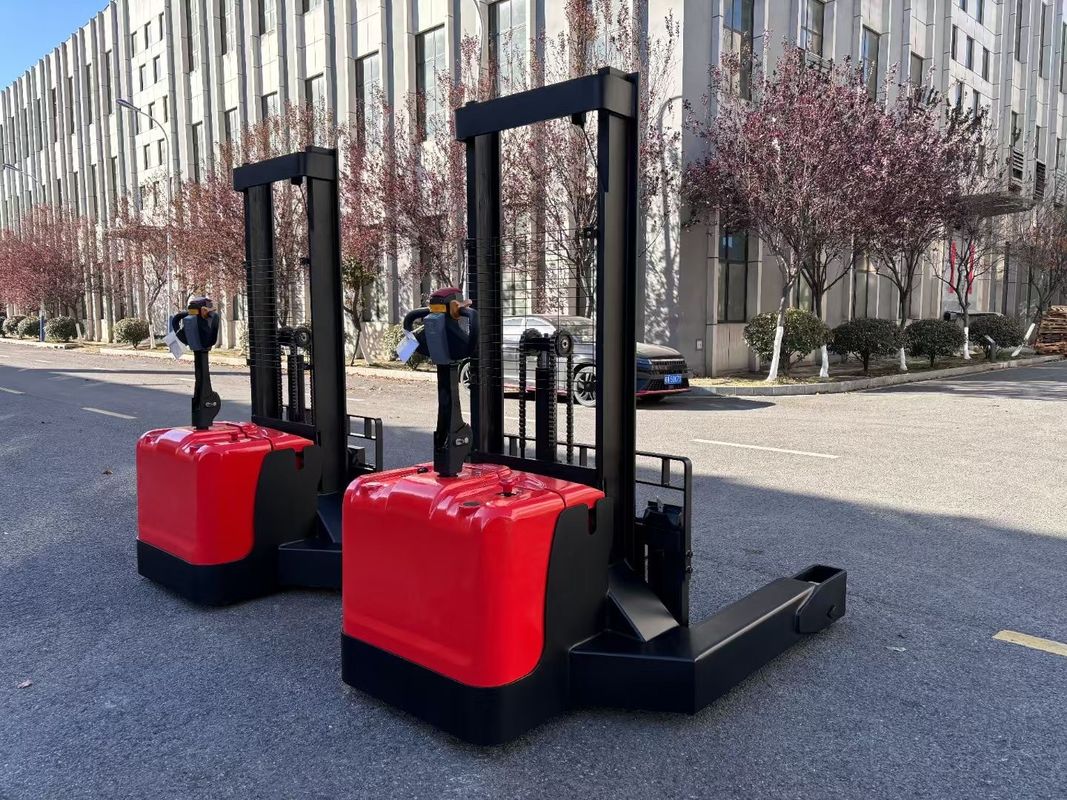

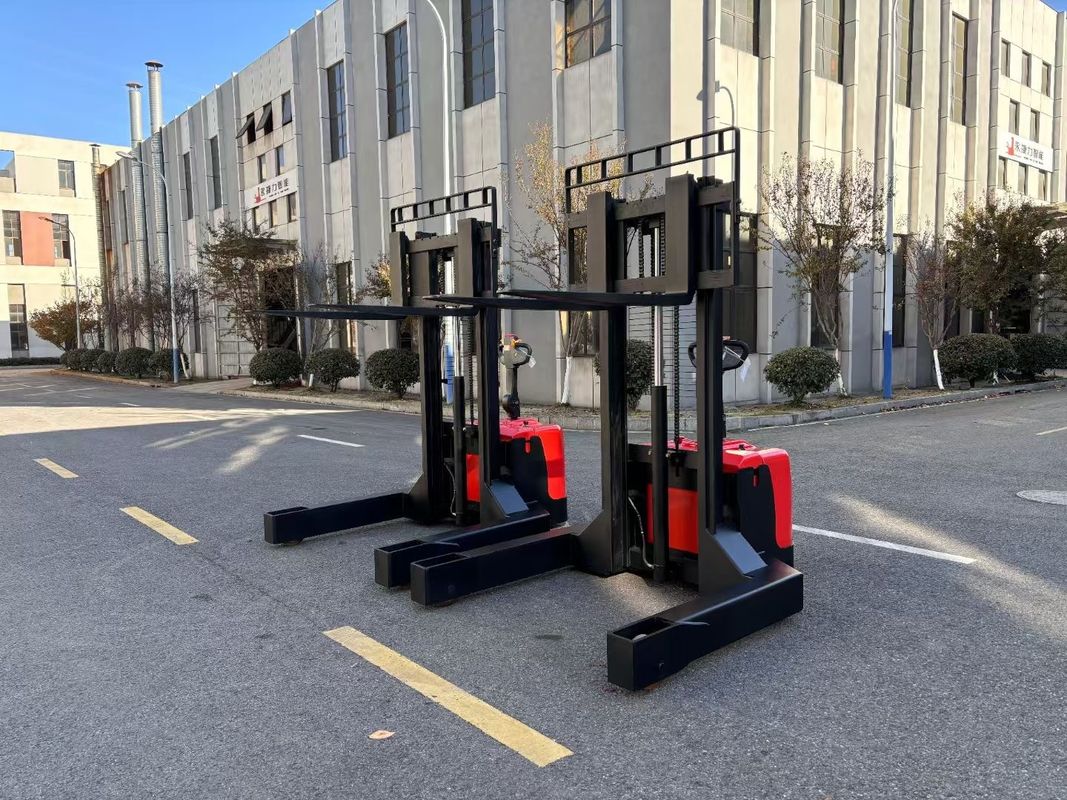

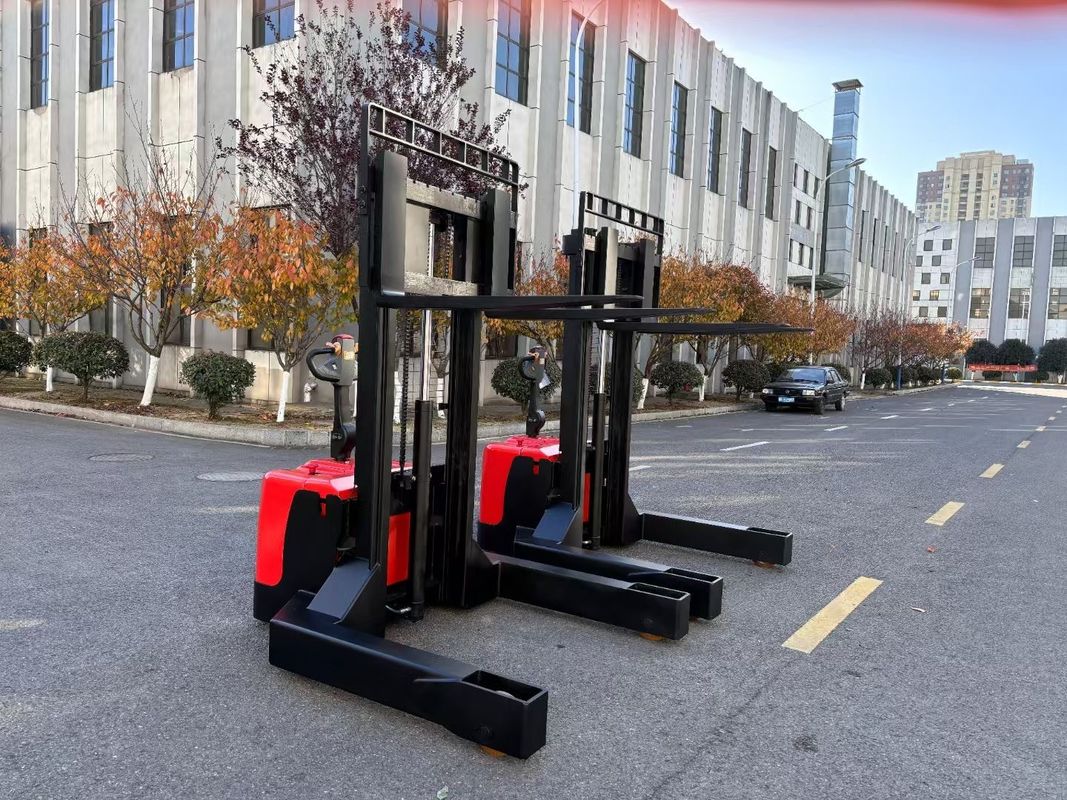

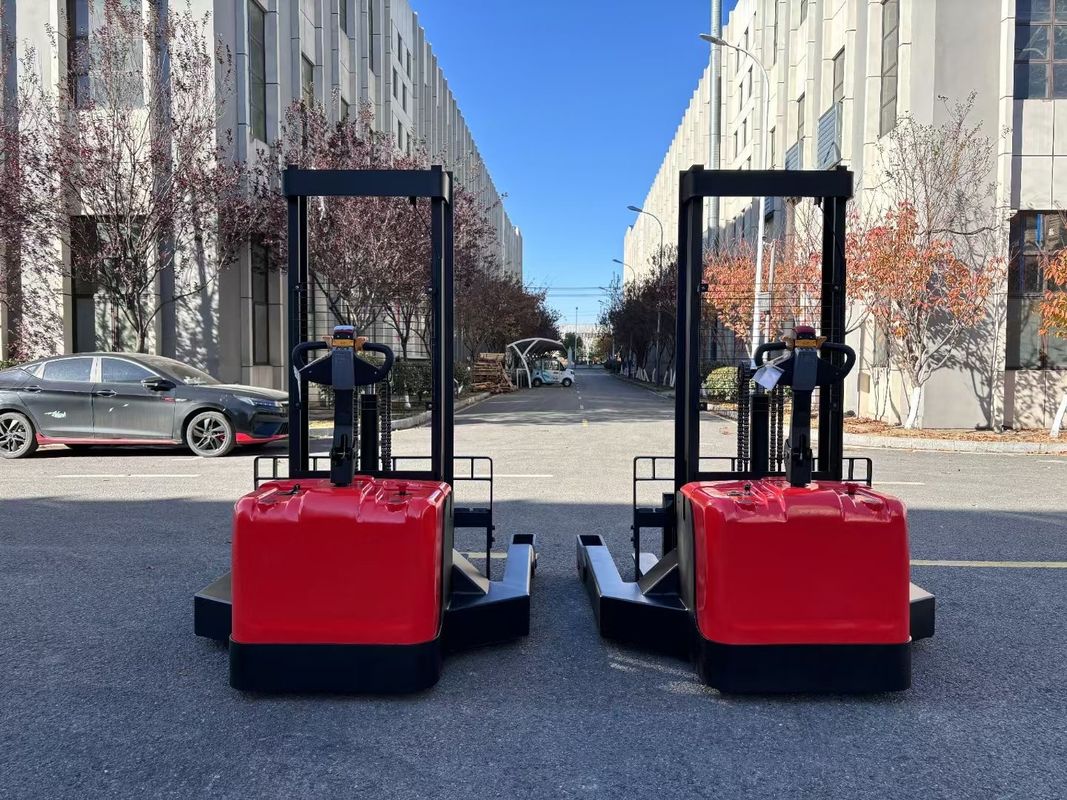

Elevadores elevadores não-padrão
Carga nominal: 3000 kg
Aumento de altura: 1700 mm
Comprimento do garfo: 1150 mm
Largura do garfo: 400-1120 mm
Capacidade da bateria: 24V375AH
Voltagem de carga: 220 V Euro-norma
Estilo de marcha do volante eletrónico
Sistema de controlo Curtis
Bateria de ácido de chumbo de gancho de empilhadeira forjada
Produto Parâmetro
| 型号 | Modelo | CDD30D-17 | |
| 驱动方式 | Tipo de potência | Bateria de chumbo-ácido | |
| 驾驶方式 | Tipo de condução | 步行式Walkie tipo | |
| 额定载荷 | Carga nominal | Q (kg) | 3000 |
| 起升高度 | Altura de elevação | H3 (mm) | 1700 |
| 总长 | Comprimento total | L1 ((mm) | 2067 |
| 总宽 | Largura global | b1/b2 | Outros |
| 货叉 dimensão | Dimensões do garfo | s/e/l ((mm) | 65/190/1150 |
| 货叉 externo lado distância | Largura exterior dos garfos | b5 ((mm) | 680 |
| 门架闭高度 (tamanho fechado) | Altura do mastro fechado | H1 (mm) | 2090 |
| 起升时门架最大高度 (incluindo 货架) | Altura máxima do mastro durante a elevação (incluindo o encosto de carga) | H4 (mm) | 5100 |
| Largura do caixote | Largura do encosto de carga | b3 ((mm) | 800 |
| 货叉离地高度 ((mínimo) | Altura do garfo em relação ao solo (mínimo) | h6 ((mm) | 86 a 88 |
| 整车离地间隙 (todo o carro fora do local) | Altura do veículo em relação ao solo (mínimo) | m ((mm) | 30 |
| 操纵手柄离地高度 (também conhecido como "também conhecido como "Também conhecido como "Também conhecido como "Também conhecido como "Também conhecido como" | Altura da alça de comando | H5 (mm) | 1270 |
| bateria de armazenamento, tensão elétrica/capacidade nominal | Bateria, voltagem/capacidade | V/Ah | 24/210 |
| peso da bateria | Peso da bateria | Quilos | 90 |
| 整车重量 (incluindo bateria) | Peso do veículo (incluindo bateria) | Quilos | 1370 |
| 驱动电机功率 ((S2-60min) | Potência do motor de condução (S2-60min) | kW | 1.5 (AC) |
| 起升电机功率 (capacitação do motor de elevação) | Potência do motor de elevação | kW | 2.2 |
| pneus | Pneus | 聚氨?? poliuretano | |
| Dimensões dos pneus, rodas motrizes | Dimensões dos pneus, roda motriz | mm | φ250x80 |
| dimensão do pneu, peso do pneu | Dimensões dos pneus, roda de rolamento | mm | φ85x70 |
| Tamanho da roda de balanço | Dimensões da balança | mm | φ130x55 |
| 车轮数量,前/后 ((x=驱动轮) | Número de rodas, dianteira/ traseira (x = roda motriz) | 4/1X-3 | |
| Distância de roda, lado de condução | Pista de rodas, lado de condução. | mm | 545 |
| 轮距,承重侧 | Pista de rodas, lado de urso | mm | 490 |
| Distância de eixo | distância entre eixos | y(mm) | 1421 |
| 载荷中心 | Centro de carga | C ((mm) | 600 |
| Avançar | Sobreposição da frente | x ((mm) | 695 |
| 转??半径 | Radius de rotação | Wa ((mm) | 1637 |
| 堆?? 通道宽度 ((托盘1000x1200)1200 transbordador | Largura do canal de empilhamento (palete 1000x1200)1200 através dos garfos | Ast ((mm) | 2511 |
| 堆?? 通道宽度 ((托盘800x1200)1200沿货叉 | Largura do canal de empilhamento (palete 800x1200)1200 ao longo dos garfos | Ast ((mm) | 2482 |
| 满载时桥负荷,驱动侧/承重侧 (também conhecido como "também conhecido como "também conhecido como" | Carga no eixo com carga total, lado de tração/lado de carga | Quilos | 1016/2354 |
| 空载时桥负荷,驱动侧/承重侧 | Carga no eixo sem carga, lado de tração/lado de carga | Quilos | 900/470 |
| Velocidade de condução | Velocidade de condução, carga total/sem carga | km/h | 3.5/4.0 |
| 起升速度,满/空载 (Velocidade de ascensão) | Velocidade de elevação, carga total/sem carga | mm/s | 80/125 |
| Abaixar a velocidade,满/空载 | Velocidade de descida, carga total/sem carga | mm/s | 160/105 |
| Capacidade máxima de escalada,满/空载 (S2-5min) | Clima máximo, carga total/sem carga (S2-5min) | % | 6/10 |
| 制动方式 | Tipo de travagem | 电磁制动Fremas eletromagnéticas | |
| 转向方式 | Tipo de direcção | 机械转向Mécanico de direcção | |
| Bateria de substituição | Método de substituição da bateria | 吊取式 Tipo de elevador | |
|
Nota:1, acima é o CDD20D fôrc lado externo distância para 680mm, carga曲线O acima é a curva de carga do CDD20D garfo com distância externa de 680mm 2O CDD20D não perde carga quando a distância externa dos garfos é de 560 mm, quando a altura de iluminação é de 1600 mm; a CDD20D não perde carga quando a altura de iluminação é de 1600 mm; a CDD20D não perde carga quando a altura de elevação é de 2500 mm.Quando a altura de elevação His2500~5000mmA carga. é reduzida em 150 kg em conformidade com a curva de carga padrão. |
|||
O Empresa reservas O Não é verdade. para chang Produto Projeto e Especificações. Os parâmetros são: assunto para Mudança sem antecedência Aviso
